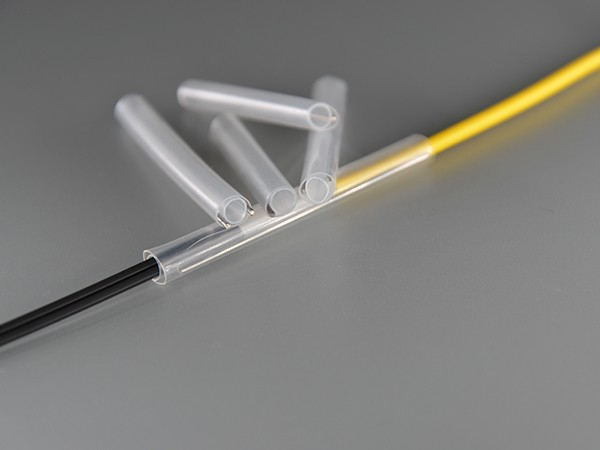

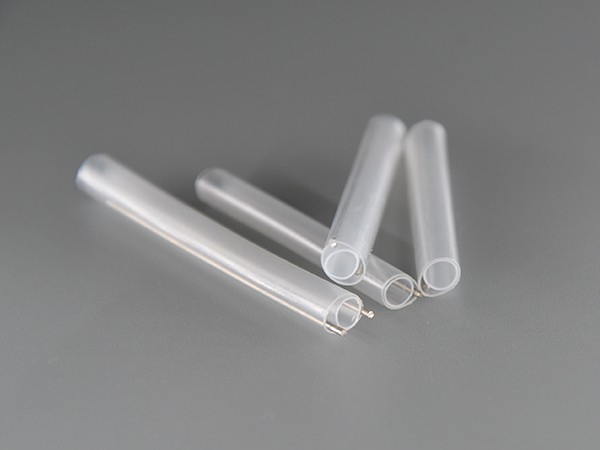

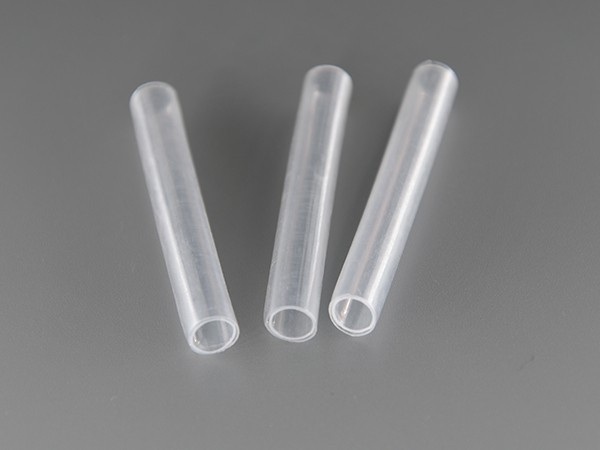

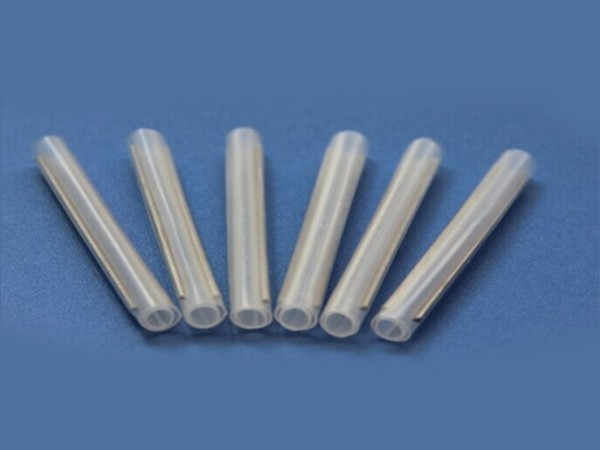

皮線光纖熱縮管

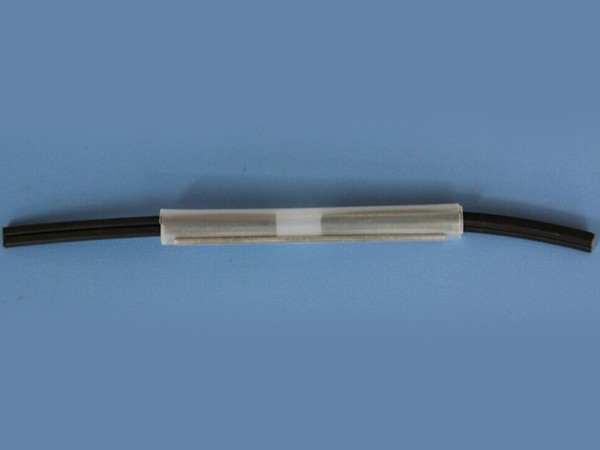

本產品由透明熱縮管、透明熱熔管和增強不銹鋼棒組成，是專門應用于FTTH光纖到戶工程，是用于戶外或室內皮線光纜熔接而設計的保護元件。用熔接機熱熔的方式,實現皮線光纜之間或是皮線光纜和單芯跳纖之間的接續。

◆ 起始收縮溫度：60℃

◆ 完全收縮溫度：90℃

在線咨詢

全國熱線

0512-36915452

產品用途

主要用于光纜接頭盒、光纜終端盒、ODF箱、寬帶網絡箱、光纜交接箱、光纜分線盒等通信產品的皮線光纖熔接。

產品特點

01操作簡單施工效率高
透明套管，光纖接續一目了然，超薄熱熔管，熱熔溫度低，熱熔快，節省熱熔時間。
02損耗低持久保護
不影響光纖的光導特性；大口徑設計可保護多根，多芯，異芯等光纖的接續點，提高機械強度。
03密封防水耐高低溫
密封結構使接續具備良好的耐溫度、濕度性能，為光纖的傳輸性能提供了保障。

技術指標

性能	測試方法	典型數據
抗張強度	ASTM D2671	≥18MPa
斷裂伸長率	ASTM D2671	700%
密度	ISO R1183D	0.94g/cm3
介電強度	IEC 243	20 KV/mm
介電常數	IEC 243	2.5max
長度變化率	ASTM D2671	0±5％

產品規格

料號	熱縮管（外管）內徑	熱熔管（內管）內徑	加強芯直徑	加強芯根數	成品長度
OFSP-FTTH-3.3-0.5*1-L	3.8	3.3	0.5	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-0.5*1-L	4.5	3.5	0.5	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.7-0.5*1-L	4.0	3.7	0.5	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-0.7*1-L	4.5	3.5	0.7	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-0.8*1-L	4.5	3.5	0.8	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.3-1.0*1-L	4.5	3.3	1.0	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-1.0*1-L	4.5	3.5	1.0	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.9-1.0*1-L	4.8	3.9	1.0	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-1.5*1-L	4.8	3.5	1.5	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.9-1.5*1-L	5.0	3.9	1.5	單	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-0.5*2-L	4.5	3.5	0.5	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.3-0.7*2-L	4.5	3.3	0.7	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-0.7*2-L	4.5	3.5	0.7	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.9-0.7*2-L	4.8	3.9	0.7	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.3-0.8*2-L	4.5	3.3	0.8	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-0.8*2-L	4.5	3.5	0.8	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.9-0.8*2-L	4.8	3.9	0.8	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.3-1.0*2-L	4.5	3.3	1.0	雙	L=20,25,30,32,35,40,45,50,55,60,80,100
OFSP-FTTH-3.5-1.0*2-L	4.8	3.5	1.0	雙	L=20,25,30,32,35,40,45,50,55,60,80,100

產品結構

皮線光纖熱縮管

光進熱縮管品質保障

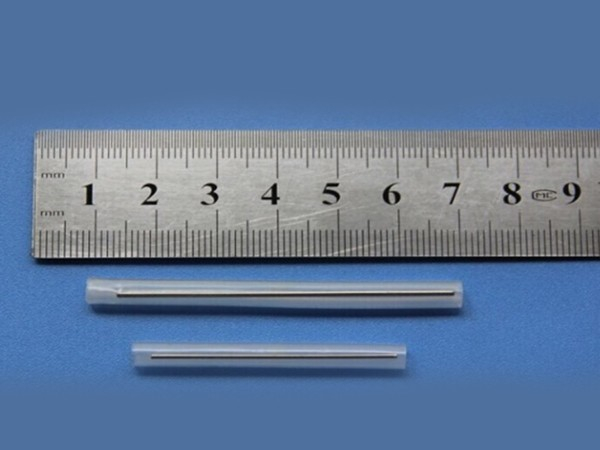

均用游標卡尺，賽規，二次元等精密度達到0.01mm的檢測工具對光纖熱縮管尺寸進行抽檢，以符合圖紙要求。
光進廠內嚴格劃分存放位置，并且每批進行鹽霧試驗檢測，確定不混料。
采用國內大品牌的原料子，全部新料制作，超薄熱熔管，節省熱熔時間，無氣泡，不變形。
內管內徑比同行均稍大幾個絲，大口徑設計這樣保證施工人員順利穿入光纖，可保護多根，多芯，異芯等光纖的接續點。
嚴格管控針與管平行度，這樣即保證產品美觀，又能保證光纖插入損耗低
整體預制工藝，鋼棒被牢牢固定在內處管之間，與內外管平行，直挺，鋼棒不會滑落，左右滑動。

任意尺寸均支持定制

針	內管內徑	收縮后外徑mm	適用光纖	長度mm
0.4、0.5、0.7、0.8、1.0、1.2、1.5	0.4、0.5、0.6、0.7、1.0、1.1、1.2、1.3、1.4、1.5、1.6、1.7、3.0、3.3、3.5、3.8、6.6	1.1、1.2、1.3、1.5、1.6、1.7、1.8、1.9、2.0、2.1、2.2、2.3、2.4、2.5、2.6、2.7、2.8、2.9、3.0、3.3	裸光纖	15、16、18、20、22、25、28、30、32、35、38、40、45、50、60、61、62、65、70等
			900um 光纖
			皮線光纜
			帶狀光纜

多種包裝方式可選

: ① 200支一小包，2000支一大包，20000支一箱
② 100支一小包，1000支一大包，10000支一箱
③ 50支一小包，2000支一大包，20000支一箱
④ 25支一小包，2000支一大包，20000支一箱
⑤ 12支一小包，1200支一大包，10000支一箱

光進與市場上的差異點

項目	測試標準	典型數據	我公司產品數據	達到數據的作用
工作溫度范圍	IEC216	-40℃～100℃	-55℃～125℃	使用環境更廣泛
體積電阻率	IEC243	≥1014Ω.cm	通過	可以滿足光纖通信和電力傳輸共存
耐壓強度	IEC243	25kv,60s 不擊穿	通過	可以滿足光纖通信和電力傳輸共存
抗腐蝕性		158℃×168h	通過	可以在腐蝕度高的地方使用
密度Density	ISO R1183D	0.94g/cm3	通過	能有效的防止水汽和光纖直接接觸
縱向收縮率	ASTM D 2671	±8%	±5%	熔接時不易產生斷纖或起皺紋等現象發生
偏壁率	ASTM D 2671	10%	3%	能包的更緊，使熱熔膠和光纖結合的更好
完全收縮溫度		120℃	100℃	熔接速度快，能提高工作效率
